名稱:散裝骨料無人裝車系統
Smart-Loading系列散裝骨料無人裝車系統是我公司引入前沿科技,同經過多年的積累和沉淀,自主研發的新一代智能化骨料裝車系統
工作原理

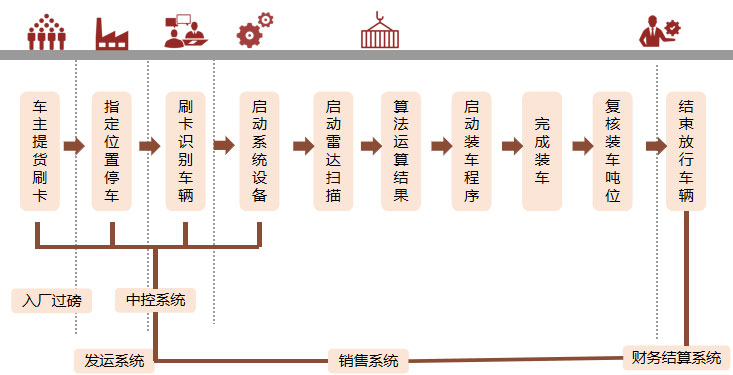

依據算法計算判定車輛進入合適車道,司機根據提示進入裝車區域,到達指定位置后,對車輛進行初始稱重,同時3D激光雷達對車輛進行掃描,確定車輛停放位置和車斗大小,完成掃描后骨料從料庫或皮帶輸送機進入移動式皮帶機,皮帶輸送進入卸料段導料槽到散裝機頭,機頭移動骨料落入車廂,通過多種傳感器協同工作,反饋給控制系統調整電機的行進速度,避免物料外溢、堆料不足等問題,完成裝料后對車輛進行復稱,確認無誤后車輛離場。

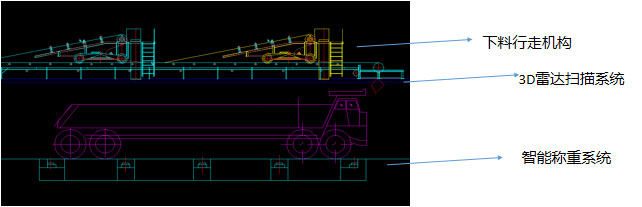

智能稱重系統:識別車輛信息系統,指引系統,防作弊系統,信息提示系統,重量稱重系統等

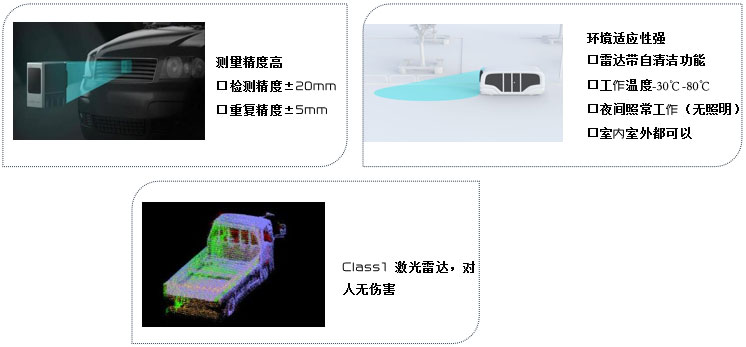

3D雷達掃描系統:車規級雷達掃描計算車輛停放位置和車斗體積,依據算法修正散裝頭行走速度
下料行走機構:可移動式皮帶機、散裝機、減速機、料位計、行程開關等
防溢出檢測裝置:視頻監控、雷達檢測、料位傳感器,光電傳感器等
控制系統:自動與手動控制系統,遠程控制系統
注:西門子PLC,Modbus/以太網通訊接口,可對接廠區內的MES,ERP,有一卡通接口,可對接全廠一卡通。
裝車能力:350t-550t
|
行程: 0-17.5m
|
下料頭: 1-2個
|
伸縮長度:0-4m
|
機頭提升速度:0-150mm/s
|
主機移動速度:0-300mm/s
|
主機到地距離:≤4.2m
|
車廂寬度:1.2-2.8m
|
控制系統:Grition Smart-control控制系統
|
車輛長度:2-17.5m
|
收塵參數:1-2個5000m3/h
|
裝機功率: 18kw
|
產品特點
高效:
高速連續裝料,無需移動車輛、自帶稱重系統,裝完即稱重結算、實時監控主料倉料位,根據算法自動選擇合適的車道,防止料倉放料不均勻?qū)е碌牧蟼}偏移
安全:
車輛進出,全程安全指引、全程無需人工介入,保證人員安全
清潔:
實時監控車斗裝料,防止裝料過多導致溢料、智能算法無需人工干預,防止人工干預導致的二次撒料
智能:

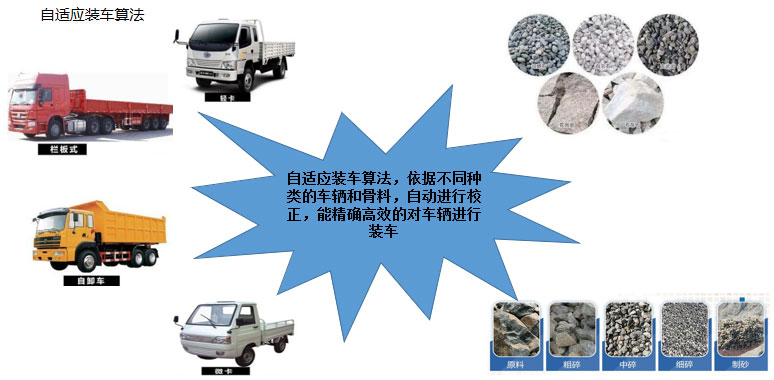

智能化識別車輛位置和車輛尺寸大小、自適應裝車算法,適應不同車輛和骨料、可與各種ERP/MES/云服務器進行互聯相通
核心優勢——國內首家使用車規級激光雷達進行自動裝車
優勢及特點
智能化:
系統可實現智能化,操作簡單
多種通訊接口,可與現有的廠內一卡通/ERP/MES通訊,大大減少人力值機時間和廠區的擁堵。

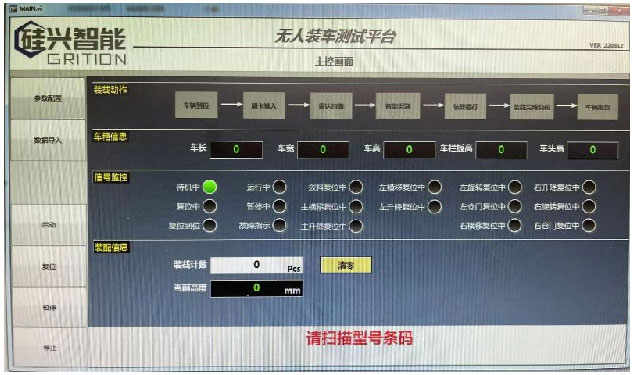

實時記錄裝車數據,裝車進度和裝車量,可以有效追蹤歷史數據
